今天我們來聊一聊關于給水泵的一些事吧。
給水泵一直被小編喊成給（gei）水泵，但卻被搜狗輸入法一直糾正為給（ji）水泵，whatever~不管啦╮(╯▽╰)╭，顧名思義就是用來給鍋爐上水的泵。

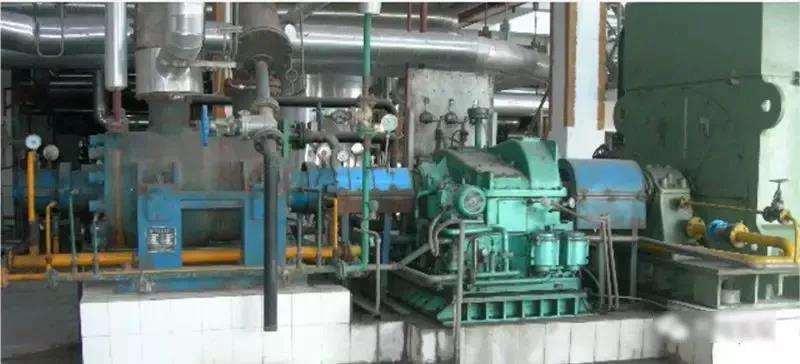

電廠中使用的主要有電動給水泵和汽動給水泵。電動給水泵是通過廠用電帶動電機轉動，從而帶動給水泵的轉動將給水送到鍋爐側。汽動給水泵是由汽輪機抽汽驅動小汽輪機從而驅動給水泵。一般電廠內安裝2臺100%負荷的電動給水泵（一運一備）或者2臺50%的汽動給水泵（運行）和1臺30%電動給水泵（備用），以此滿足電廠負荷需求。
工作原理

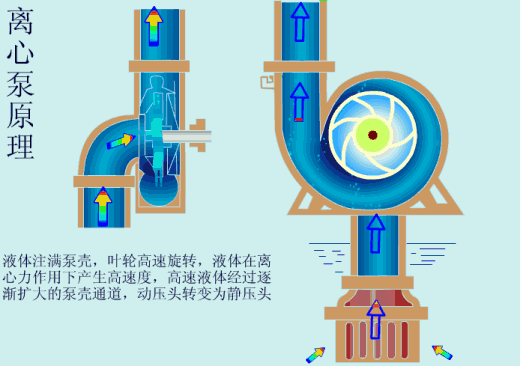

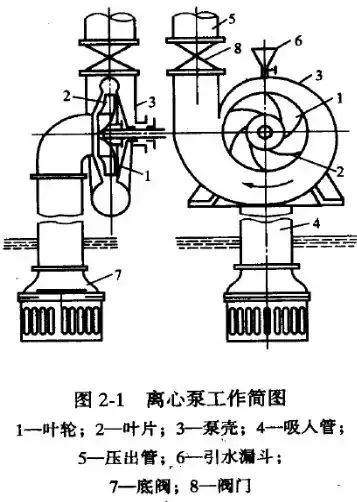

給水泵按照泵的工作原理屬于離心泵，離心泵主要通過水泵葉輪中的葉片轉動，對其中的流體做功使其在慣性離心力的作用下，從中心流向邊緣，產生很高的流速和壓力流出葉輪進入泵殼從而進行給水。
液力耦合器
電動給水泵除了泵體和電機，另一個比較重要的裝置就是液力耦合器，說白了，也就是聯軸器，用來連接電機與給水泵傳遞能量，只不過通過液體（潤滑油）作為傳動介質，可以進行無級變速。
液力耦合器主要由泵輪、渦輪、旋轉內套、勺管等部件組成。泵輪與渦輪具有相同的形狀、相同的有效直徑，為了避免共振，葉片數不同，一般相差1~4片。
液力耦合器調節原理

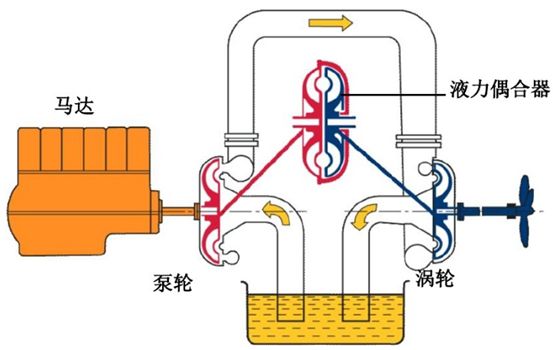

液力耦合器的傳動主要通過泵輪和渦輪的相互作用來進行。泵輪安裝在輸入軸上，渦輪裝在輸出軸上。
原動機（電機）以一定的速度帶動泵輪旋轉，泵輪內的工作油在葉片的驅動下，從靠近軸心處流向泵輪的外周處，在流動的過程中，工作油從泵輪處獲得能量，工作油在泵輪的出口處沿著絕對速度的方向沖入渦輪。沖入渦輪的工作油，首先作用在外周的葉片，帶動渦輪的旋轉，而后慢慢從渦輪出口處流出，又重新進入泵輪，由此不斷循環。

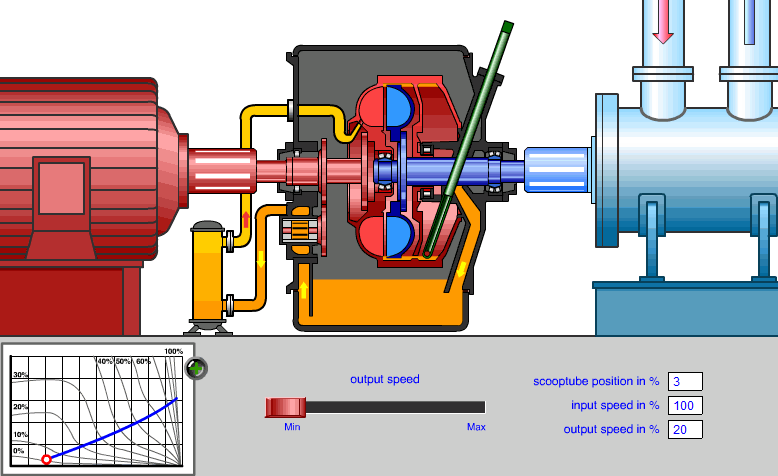

傳說中的無級變速是怎么實現的呢，有一個神奇的裝置是勺管，運行人員通過在dcs中調節勺管的開度就可以改變給水泵的轉速，從而改變給水量。改變勺管的開度，最終目的是改變液力耦合器內的工作油流量，從而改變傳動的力矩和滑差（泵輪與渦輪的轉速差），最終按照工況的要求驅動電動給水泵。當勺管深到工作腔最底部時（0%的位置），工作腔的工作油最少，這時的輸出速度最低。當勺管移出（100%的位置），腔內的工作油最多，這時的輸出速度最大。

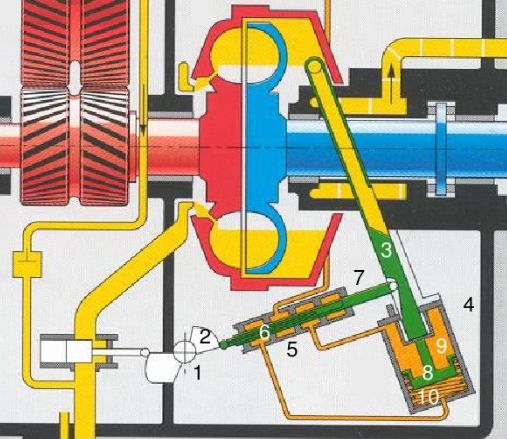

1執行器 2凸輪 3勺管 4定位油缸 5控制閥 6控制閥芯 7控制導向套 8 勺管位置 9腔1 10腔2
工作油的油路
工作油通過流量控制閥進入耦合器，由于耦合器旋轉時離心力的作用，在工作腔內形成油環。勺管的位置決定了工作腔內油環的厚度。勺管將工作油直接輸送到冷油器進行冷卻，冷卻后再通過流量控制閥回到耦合器。
執行器向輸出速度最大（100%）方向控制凸輪，控制閥芯向勺管方向移動控制油進入油缸的腔體1，活塞帶動勺管向100%的方向移動，工作油泵向工作油路供油，控制導向套沿著勺管的斜槽移動，當勺管達到100%位置時將控制油關掉。
結語
汽動給水泵通過小汽輪機的負荷來調節給水泵轉速從而調節給水流量，可為電廠節約很大一部分的廠用電，從而提高經濟效益。對于小機組來說節省的廠用電不如這部分抽汽做功效率高，還是電動給水泵比較劃算。
關于給水泵的知識，大家get到多少呢？免責聲明：本文系網絡采集與轉載，版權歸原作者所有；但因內容優質轉載眾多，無法確認真正原始作者，如涉及作品版權問題，請與我們聯系。
